隨著公司生產規模的擴大和節奏的加快，計量數據的作用也顯得日益重要,計量數據能夠幫助企業了解生產過程中各 個環節的成本消耗,指導企業及時采取降本增效的措施。因此，如何構建信息準確、及時、有效、高效的遠程集中計量監控系統， 越來越受到關注。本文對構建新鋼公司地磅遠程集中計量系統進行探討與分析，結合新鋼公司自身的特點提出遠程集中計量' 系統的設計思路，以及關于一些關鍵環節的探討。

1.前言

2011年至2012年兩年間，新鋼自動化部通過自主創新,成功研發 了一套實時、智能的皮帶秤、軌道衡及輥道秤遠程集中計量系統,取得 了一定的效果。但這只是構建遠程集中計量系統的一期工程,在未來， 計戈1建立地磅、成品小件秤的遠程集中計量管理系統并實現計量業 務與物流信息、計劃信息的無縫銜接。建立全公司進、出廠物資收貨、發 貨完整信息及內部中間產品信息的大型數據庫，實現相關計量數據的 儲存、處理和實時查詢，使全系統達到ERP的管理要求，并為其他系統 提供數據接口，為各部門實時、及時地統計和平衡各單位的物耗數據提 供充分保障’從而提高生產管理的現代化水平。

2.計量系統現狀分析

目前,公司進、出廠物資、廠內物資的結算秤主要包括汽車衡、軌道 衡、畫秤、成品秤和皮帶秤。計量點分散，甚至有些地方依然是靠龍 員在榜房現場進行計量和監控，并且需要二十四小時駐#LA員值班。存 在著計量分散、人力資源配置的不合理’物資計量運行效率不高等問 題。就目前公司的現狀而言，我們已經分階段、分步驟的實現了軌道衡、 輥道秤及皮帶秤的遠程集中計量,下一步，我們計劃實現汽車衡的遠程 集中計量。

3.地磅遠程集中計量系統基礎建設

目前，公司內火車衡(動態、靜態)、輥道秤、皮帶秤都已經實現遠程 集中計量。下一步,我們工作中的重點是實現地磅的遠程集中計量， 并對其一些功能實現做一齡紹。

3.1地磅遠程集中討量功能設計：

汽車衡現場磅房內安裝一t無人值守機柜，每一個無人值守機柜 內安裝一套無人值守系統,進行遠程數據采集、外設控制、錄像存儲、數 據上傳、遠程打印等操作。安裝6腿像機視頻監控，1路I謙車頭,1路 監控汽車和秤臺全景，1路監控車尾,1路室內防盜,1路抓拍司機頭像， 1路査看業務票據’6路視頻直接接人本地硬盤錄像機進行錄像采集和 本賄儲’并將視頻信號、語音信號通過網絡進行遠程傳輸。

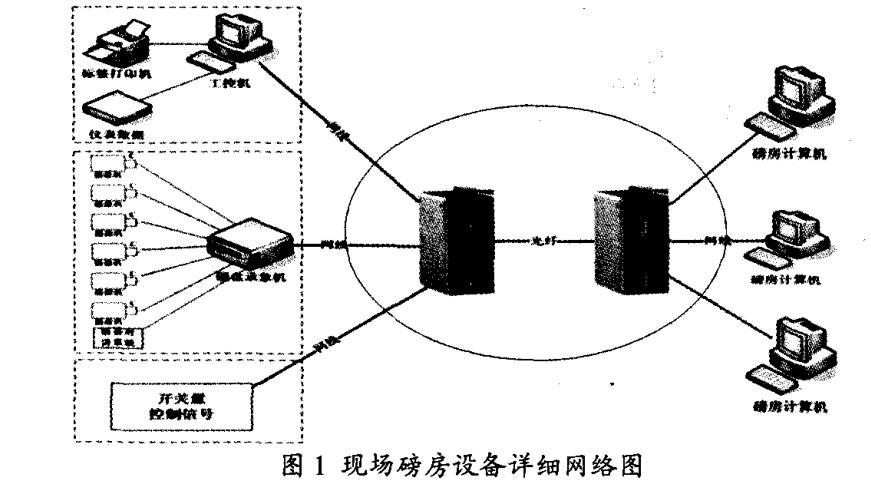

如圖1所示，現場磅房設備主要分為數據傳輸及打印部分、視頻監 控傳輸及存、開麵言號控制部分。現謝價鍵行采 集，將數據實時發送至鎊房計算機中，由司鎊員進行錄人操作，并在現 場工控機中同步顯示品名、來源、去向等信息。錄人完成,打印稱重憑條 給司機，作為開出廠證的依據。開關量信號主要包括:上、下鎊檢測信 號、探照燈開關信號、UPS斷電報警信號、打印機故障報警信號、設備控 制信號等,由開關量服務器

將這些信號送至磅房計算機中，并在計量軟件上顯示相關信號點 的狀態。

現場懂終端內部集成計算機、顯示器、智能語音對講、打印單元、 UPS電源、硬盤錄象機、以太網絡開關量控制設備等。

計量流程:衡器處于空閑狀態,設備工作正常時，綠燈亮，司機可以 上秤計量，當?shù)谝惠v貨車慢速駛?cè)敕Q重車道時。如果儀表沒有清零，或者 外設監控到設備有故障，則紅燈亮，顯示器屏幕提示設備故障，請等待。 當餅線麵擋,司機下車選擇自動it*或Alitl，自動選擇刷 卡，人工計量選擇放置準榜證。當完成計量后,語音提示司機當前過磅 已經結束，并打印稱重小票。汽車下磅,等待下一輛車上鎊計量。貨車慢 速駛離汽車衡，當貨車車尾離開出口車輛紅外檢測后，計算機上稱重界 面的信號燈由紅色變綠色，允許下一輛貨車上榜計量。

4.地磅遠程集中計量設計中需要注意的幾個環節

4.1現場磅房的基礎硬件配置。目前,自動化部內部計量網絡雖然 已經覆蓋到公司內部各個計量點,但要實現遠程計量,需要對現場計量 的鎊房的基礎硬件配aa行升級,并還有些硬件冊細節需要我們考 慮的，如無人值守機柜的設計、紅夕卜對射裝置的設計、紅綠信號燈的控 制、RFID車部倒系統等。

4.2運輸部糊接口的冊。運輸部車輛接口的謝十在提髙火車過 鎊效率中起著非常重要的作用,如果能實現信息共享,將縮短火車計量 業務處理時間周期。但同時這也是一劍,如果使用不當造成數據 的匹配錯誤，將造成大批車輛的討量異議。

4.3物流信息接口的設計。采購部門、銷售部門如果能實現物流信 息、訂單信息、合同信息的網絡共享,將縮短汽車計量業務的處理時間 周期，同時能給各部門提供準確及時的數據信息。但如果考慮不全面， 謝十不合理,也將給汽車遠程自助計量帶來障礙。

4.4 1C卡功能的設計。1C卡功能設計是實現汽車遠程自助計量的 關鍵。如何對1C卡中數據進行多級加密，讀寫數據均進行加密算法校 驗，確保數據準確無誤。如何設計1C卡模塊，設置1C卡中的各個字段和 標記位，使得計量的各個環節可控。如何對1C卡進行維護，包括發卡、寫

4.5過磅業務優先權的分配環節。計量任務采用何種算法進行分 配，如何自動分配任務到空閑遠程計量點。對緊急計量任務,過磅量大 的磅點,如何設置高優先級別，進行優先it量。要如何設計這個算法才 能更合理,實現計量業務工作量的均衡。

4.6視頻流數據的傳輸環節。如何優化視頻圖象在網絡中的傳輸， 如何均衡網絡負載，實現網絡帶寬的占有量最小化。

4.7異常故障處理和防范措施。當出現網絡故障設備故障時，如何 提前制定應急預案’如何緊急處理等。 ,

4.8月艮務器架構的設計。比如說，是否要建立圖片、視頻專用服務 器，調度服務器、應用服務器、數據庫服務器如何配置，數據庫結構如何 設計,是否要建立現場各討量點實時數據庫等等也是影響遠程集中計 量的關鍵因素。

5.結束語

作為公司物流業務的重量環節,不僅要求秤點提供準確、 及時的數據,也是公司物流運轉保持暢通的關鍵。隨著公司整體信息化 進程的推進，討量工作面臨著管理、人員、效率三大方面的壓力，以網絡 通訊為基礎，以先進的軟件技術為支持，建立全方位視頻監控、全流程 業務貫穿、全程信息跟蹤的遠程集中計量管理系統，是我們未來的首要 目標。
